チタン加工

加工製品

東京チタニウムにて取扱う代表的なチタン加工製品を掲載しております。

チタン製ポンプケーシング
製品名 チタン製ポンプケーシング
用途  耐薬品用ポンプケース向け
サイズ 80×180×180(mm)
材料  純チタン2種-丸棒・板<工程>
丸棒-ノコ切断-旋盤加工
板-WJ切断-マシニング加工、板曲げ
⇒TIG溶接組立
<詳細>
弊社の加工技術をフル活用し、社内にて一貫対応しております。
耐薬品性を求められる分野で用いられる遠心ポンプのケーシングをチタンにて製作しました。
チタン製水中カメラケース
製品名 チタン製水中カメラケース
用途  海洋開発向け
サイズ φ105×138
材料  6-4チタン丸棒<工程>
丸棒-マシニング加工(一体切削加工)
<詳細>
海底探査機用のカメラケースで、一体にてマシニング加工。
チタン製リアハブ
製品名 チタン製リアハブ
用途  モータースポーツ向け
サイズ φ124×70(mm)
材料  6-4チタン丸棒<工程>
丸棒-複合加工
<詳細>
学生フォーミュラ向け部品として材料から加工まで一貫で対応しました。
一品一様のワンオフ製作のため、参考価格:530,000円/1個となります。
チタン製ディファレンシャル
チタン丸棒-複合加工-フライス
製品名 チタン製ディファレンシャル
用途  モータースポーツ向け
サイズ φ84×140(mm)
材料  6-4チタン丸棒<工程>
丸棒-複合加工-フライス
<詳細>
学生フォーミュラ向け部品として材料から加工まで一貫で対応しました。
一品一様のワンオフ製作のため、参考価格:400,000円/1個となります。
チタン製スプロケット
チタン丸棒-複合加工
製品名 チタン製スプロケット
用途  モータースポーツ向け
サイズ φ160×75(mm)
材料  6-4チタン丸棒<工程>
丸棒-複合加工
<詳細>
学生フォーミュラ向け部品として材料から加工まで一貫で対応しました。
一品一様のワンオフ製作のため、参考価格:500,000円/1個となります。
チタンウォータージェット切断品
製品名 ウォータージェット切断品
用途  モータースポーツ向け
サイズ
①左上:φ120 × t4
②右上:85 × 85 × t4
③左下:120 × 70 × t2.5
④右下:120 × 365 × t2.5
材料  純チタン2種<工程>
板-ウォータージェット加工
(バリ取り等、仕上げ加工なし)
<詳細>
学生フォーミュラ向け部品として板をウォータージェット切断しました。
諸般の事情からバリ取り等の仕上げ加工は行わず、切断のみの対応となりました。 参考価格(各1個当り)は①20,000、②15,000、③10,000、④20,000となります。
製品名 チタン製耐圧容器
用途  海洋開発向け
サイズ φ150×200(mm)
材料  6-4チタン丸棒<工程>
丸棒-旋盤加工-マシニング(蓋部)
<詳細>
海洋機器にて制御基板等を収める圧力容器で、蓋と容器のセットにて製作を行いました。
容器の内径、深さ180の深孔加工を行っています。

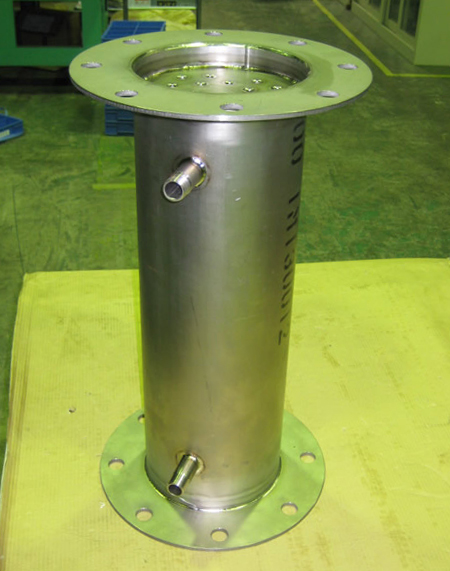

製品名 チタン製コンデンサー(復水器)
用途  プリント基板製造機向け
サイズ φ46.6×500(mm)
材料  純チタン2種<工程>
板-WJ切断-板曲げ
パイプ-切断
板、パイプをTIG溶接組立
<詳細>
チタン製耐圧容器
製品名 チタン製耐圧容器
用途  海洋開発向け
サイズ φ90×250(mm)
材料  6-4チタン丸棒<工程>
丸棒-旋盤加工
<詳細>
チタンエアナイフ
製品名 エアナイフ
用途  プリント基板製造機向け
サイズ φ46.6×500(mm)
材料  純チタン2種<工程>
板-WJ切断-板曲げ
パイプ-切断
<詳細>
パイプ・板を使い板金溶接加工
スリット幅を一定にするのがポイント
熱交換器製品

東京チタニウムにて取扱う代表的な熱交換器製品を掲載しております。

エコ・マイクロ熱交換器
製品名 エコ・マイクロ熱交換器
用途  排気熱回収用
サイズ
材料  SUS316、チタン、ハステロイ、インコネル等<特徴>
省エネ、排気温度低減に効果的で
省スペース、高効率な自由度の高い設計が可能です。
マイクロチューブの使用により高効率化に寄与します。
<カタログ>
エコ・マイクロ熱交換器
OS投げ込み式熱交換器
製品名 OS投げ込み式熱交換器
用途  熱源により加熱 冷却に使用
サイズ
材料  SUS316、チタン、ハステロイ、インコネル等<特徴>
ジェット対流の生み出す高い熱交換率投込み式の為、
安価、シンプルな設計、抜群の耐圧特性
コイル熱交換器
製品名 コイル熱交換器
用途  熱源により加熱 冷却に使用
サイズ
材料  SUS316、チタン、ハステロイ、インコネル等<特徴>
形状寸法を自由設計可能
マイクロ熱交換器
製品名 マイクロ熱交換器
用途  超純水・純水用
サイズ
材料  SUS316、チタン<特徴>
イオン化防止・コンパクト化
<カタログ>
マイクロ熱交換機詳細
マイクロ熱交換器サイズ表
ライン熱交換器
製品名 ライン熱交換器
用途  熱源により加熱 冷却に使用
サイズ
材料  SUS316、チタン<特徴>
細管の内外面研磨仕上げの為、液抵抗が少なく熱貫流率の大幅UP
小型・軽量の為据え付け面積が少なくて済みます
マイクロ熱交換器パンフレット
エコ・マイクロ熱交換器、マイクロ熱交換器【マイクロ熱交換器詳細】、ライン熱交換器、OS投げ込み式熱交換器、
コイル熱交換器、プレート式熱交換器、モジュール熱交換器、スパイラルホース、蛇管コイル、シェルアンドコイル、プレートフィン熱交換器、チラー冷却用熱交換器●ヒーター
魚介類飼育用投げ込みヒーター、化学機器用ヒーター、プラグ式ヒーター、フランジ式ヒーター、その他チタン、SUS、テフロン、石英製ヒーター熱交換器から電熱ヒーターまで幅広く対応しています。
化学工業用、海水用、温泉用、魚類飼育用、エネルギー回収用、PC冷却用、超純水用と幅広い業界に貢献しています。
電極製品

東京チタニウムにて取扱う代表的な電極製品を掲載しております。

チタン製アルマイト治具
製品名 チタン製アルマイト治具
用途  製品保持
サイズ
材料  チタンバネ材<特徴>
金属製品を表面処理液内にて保持するための治具を
チタンバネ材にて製作しました。
シリンダー用白金電極
製品名 シリンダー用白金電極
用途  表面処理用電極
サイズ
材料  チタン<特徴>
耐磨耗(以前は鉛電極)
環境問題対応
アルカリイオン製水器用電極
製品名 アルカリイオン製水器用電極
用途  アルカリ製水器・酸性製水器
サイズ
材料  チタン<特徴>
水道水を電気分解する電極をチタンにて製作しました。
チタンにて製作することで耐食性を向上し、
表面に白金コーティングをして使用します。
放電加工電極
製品名 放電加工電極
用途  航空機関連
サイズ
材料  チタン<特徴>
ガスタービンエンジンの冷却穴などの加工用
●電解用電極
放電加工電極、アルマイト治具、アルカリイオン製水器、シリンダー用白金電極、銅箔、EGL、防食、酸性水、還元水、金属回収、チタンバスケット、クロムメッキ電極、その他表面処理用電極
チタンは経年劣化がほとんどないため、
100%のリサイクルが可能で、
環境を大切に考える未来派金属といえます。

チタン基体に白金および酸化物を被覆した高性能電解用不溶性電極を開発、新たな分野へと展開しています。
各種各用途に合ったチタン電極を少ロッドより対応し、大量生産にも適応しています。
