短納期でのチタン製バブル発生器の作成

化学プラント向けに今までSUSで（フランジ＋ニップル＋ソケット＋ヘッダー＋プラグ）を製作していたが、使用される薬液に対する耐食性が悪い。
チタンで製品を作成したいが納期約1週間で加工を行わなければならない。

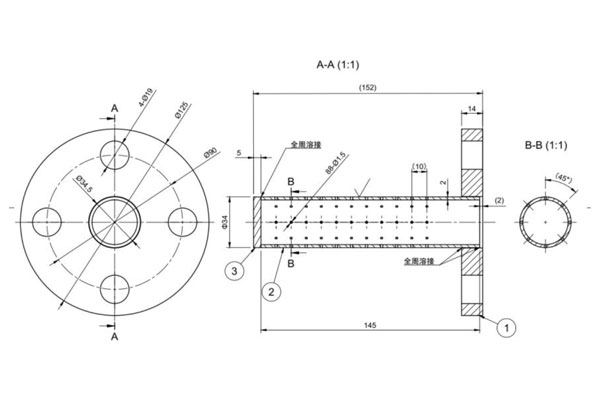

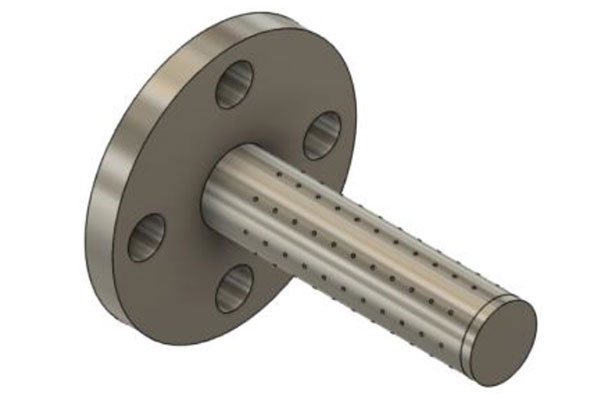

25Aフランジ＋25Aチタンパイプ+チタンキャップを溶接にて接合を行いました。25AパイプはSUSヘッダーの代用とするため、パイプにΦ1.5の穴を計88箇所の穴をあけ対応しました。
フランジは社内の在庫があったので対応できたが、その他の部品について短納期で加工を行わなければならないため、いかに簡素化できるかが大きな課題でした。フランジとパイプを溶接することにより、製作期間の大幅な削減が可能となりました。
