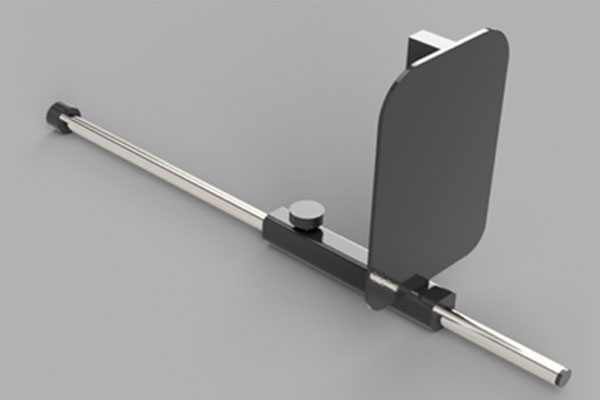

MRI固定器具の作成
5軸加工Ti-6Al-4Vガイドパイプチタンチタン合金マシニング加工-

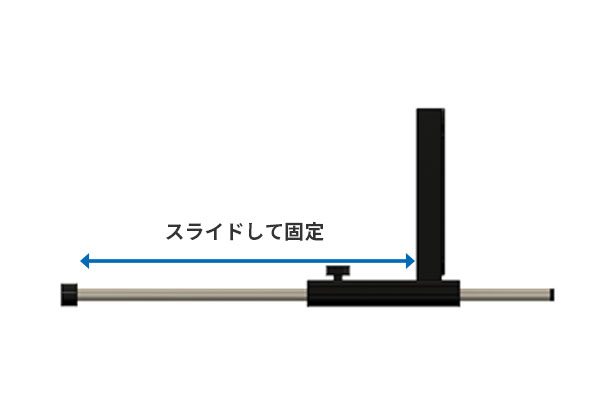

MRIの環境下で使用する固定具の為、非磁性でなければならない。
チタンで検討したいが、一貫で対応できる企業がなく困っている。
また、既存品の純チタンのパイプは公差がラフの為、両端を追加で切削しているので公差を厳しくしたい。 -
協力企業で純チタンのパイプを製作し、弊社の熟練したスタッフが外面をバフ研磨にて対応

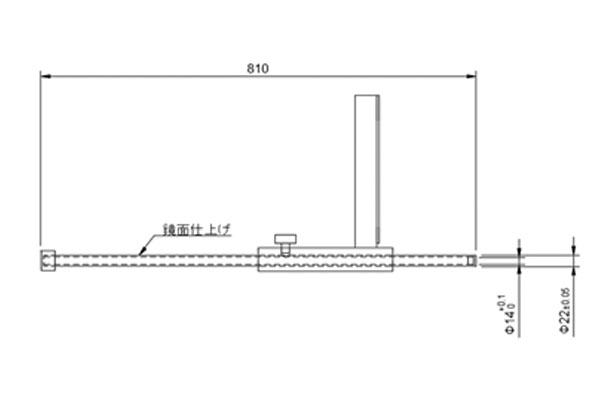

協力企業の伸管技術の寸法公差は0.1㎜の範囲で製作することが可能であり、外径はΦ22(+0/0.1)、内径はΦ19(±0.05)と設定し純チタンのチタンパイプを製作した。
純チタンのバフ研磨はSUSと異なり、条件が合わないと熱による酸化や変色をしてしまう為、熟練したスタッフによる研磨が必要でした。
詳細情報
| 材質 | 純チタン2種 |
|---|---|
| 業界 | 医療機器 |
| 設備 | 伸管機→バフ研磨 |
| 数量 | 800本 |
| 価格・費用 | 9,500/本 |
| 納期・リードタイム | 着手より3～4ヶ月間 |
| 弊社からの提案 | 協力企業の伸管技術による純チタンの高精度パイプの製作～バフ研磨の対応が可能。 |
